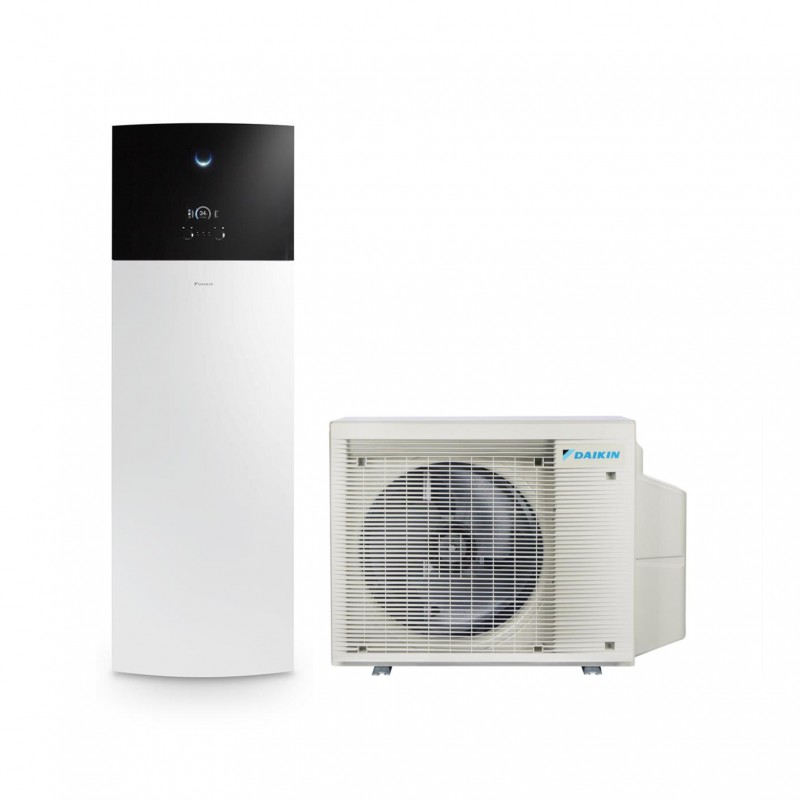

Daikin 5MWXM90A + CKHWS230BV3 – Sistema Multi+ con Pompa di Calore per Climatizzazione e Produzione ACS R‑32 (~30 000 BTU)

Caratteristiche generali

• Tipologia: sistema Multi+ con pompa di calore aria‑aria e ACS

• Unità esterna: Daikin 5MWXM90A

• Serbatoio ACS: Daikin CKHWS230BV3 (230 L)

• Refrigerante: R‑32

• Tecnologia: Inverter DC con compressore Swing

• Applicazione: residenziale / civile

• Funzioni principali: climatizzazione multi‑zona + produzione ACS

Prestazioni climatizzazione (parte Multi+)

Unità esterna Daikin 5MWXM90A

• Capacità nominale in raffrescamento: circa 7,8 kW (≈ 30 000 BTU)

• Capacità nominale in riscaldamento: circa 10,0 kW

• Sistema: pompa di calore aria‑aria

• Numero massimo di unità interne collegabili: fino a 5

• Applicazioni tipiche: impianti multi‑zona per grandi spazi o più ambienti climaticamente distinti

L’unità esterna è progettata per mantenere elevate prestazioni climatiche in ogni zona collegata, con controllo indipendente delle unità interne.

Produzione di acqua calda sanitaria (ACS)

Serbatoio Daikin CKHWS230BV3

• Capacità effettiva del serbatoio: circa 230 L

• Classe di efficienza energetica ACS: A (profilo di carico “M”)

• Temperatura massima dell’acqua: fino a circa 44–50 °C

• Metodo di riscaldamento ACS: pompa di calore abbinata all’unità esterna

• Applicazione: ACS per famiglie numerose o per utilizzi ad alta richiesta

Il serbatoio da 230 L garantisce una grande autonomia di acqua calda sanitaria, riducendo la frequenza di ciclo della pompa di calore e offrendo una risposta più stabile ai picchi di consumo.

Efficienza energetica

• Climatizzazione (raffrescamento): Classe energetica A+++

• Climatizzazione (riscaldamento): Classe energetica A++ / A+

• Produzione ACS: Classe A

• Tecnologia: refrigerante R‑32 ad alta efficienza + compressore Inverter DC

L’utilizzo di componenti ad alta efficienza permette di abbattere i consumi elettrici sia per la climatizzazione che per la produzione di ACS, con impatti economici e ambientali contenuti.

Campo di funzionamento

• Climatizzazione – raffrescamento: da −10 °C a +46 °C

• Climatizzazione – riscaldamento: da −15 °C a +18 °C

• Produzione ACS: operativa fino a temperature esterne di circa −15 °C

Tecnologia Inverter Daikin

La tecnologia Inverter DC con compressore Swing offre:

• modulazione continua della potenza in base alla domanda

• mantenimento stabile della temperatura interna

• consumi ridotti e maggiore efficienza stagionale

• funzionamento più silenzioso

• maggiore affidabilità e durata

Silenziosità

• Unità esterna 5MWXM90A: progettata con livelli di emissione sonora ottimizzati per la sua categoria di potenza

• Serbatoio CKHWS230BV3: riscaldamento ACS con impatto acustico contenuto

Dimensioni e peso

Unità esterna 5MWXM90A

• Dimensioni (A × L × P): circa 734 × 1 040 × 408 mm

• Peso: circa 73 kg

Serbatoio Daikin CKHWS230BV3

• Dimensioni (A × L × P): circa 1 650 × 610 × 670 mm

• Peso a vuoto: circa ~65 kg

(I valori sono indicativi e possono variare leggermente in base alla versione o alla finitura effettiva del prodotto.)

Dati di installazione

• Alimentazione: 220–240 V / 50 Hz monofase

• Sistema: Multi+ con fino a 5 unità interne

• Refrigerante: R‑32

• Installazione: unità esterna da posizionare all’esterno; serbatoio ACS all’interno dell’abitazione

• Accessori consigliati: gruppo di sicurezza ACS, vaso d’espansione, valvole di intercettazione

Compatibilità multisplit (unità interne)

L’unità esterna Daikin 5MWXM90A è compatibile con una vasta gamma di unità interne Daikin progettate per sistemi Multi+ con R‑32, consentendo impianti personalizzati:

Tipologie di unità interne compatibili

• Unità a parete (wall‑mounted)

• Unità canalizzate da controsoffitto

• Unità console / pavimento

• Unità cassette a soffitto

Ogni unità interna può essere gestita in modo indipendente per creare zone climatiche separate, ottimizzando comfort e consumi in base alle esigenze di ogni ambiente.

Esempi di configurazioni possibili

Esempi di configurazioni di unità interne con 5MWXM90A:

• 5 × unità da 9 000 BTU

• 4 × unità da 9 000 BTU + 1 × unità da 12 000 BTU

• 3 × unità da 12 000 BTU + 2 × unità da 9 000 BTU

• 2 × unità da 12 000 BTU + 1 × unità da 9 000 BTU + 2 × unità canalizzate

La scelta delle unità interne deve essere dimensionata in funzione del carico termico, dell’area da climatizzare e della potenza totale dell’unità esterna.

Perché scegliere Daikin 5MWXM90A + CKHWS230BV3

• Sistema completo integrato per climatizzazione e produzione ACS

• Elevata capacità multisplit per gestione di fino a 5 zone

• Ampia autonomia di ACS grazie al serbatoio da 230 L

• Alta efficienza energetica con classi A+++/A++ e ACS in classe A

• Tecnologia Inverter avanzata per consumi ridotti e comfort costante

• Funzionamento silenzioso e affidabile

• Qualità, assistenza e garanzia Daikin
