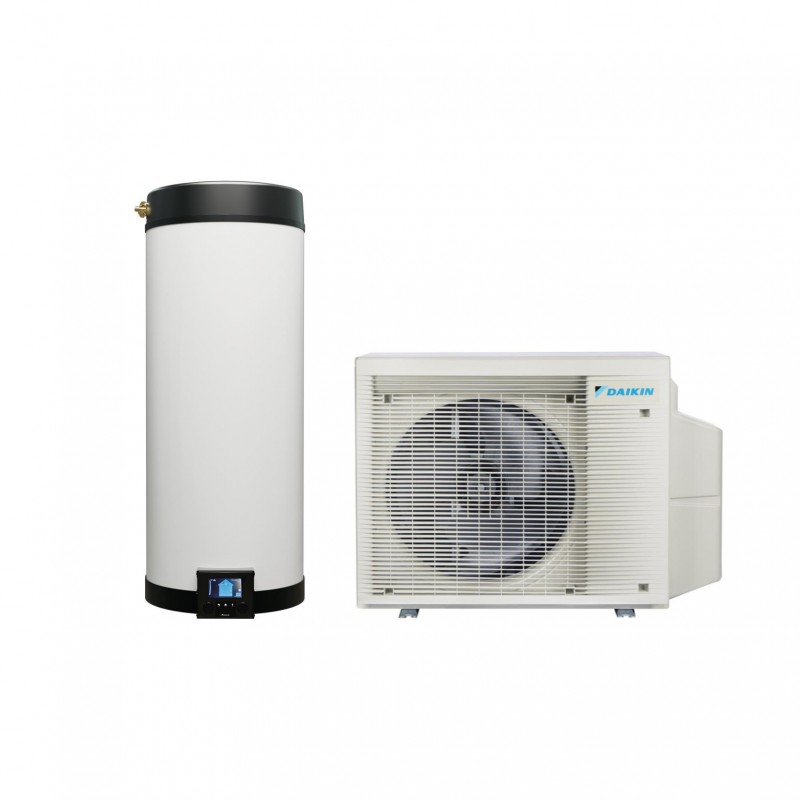

Daikin 5MWXM90A + EKHWET120BV3 – Sistema Multi+ con Pompa di Calore per Climatizzazione e Produzione ACS R‑32 (~30 000 BTU)

Caratteristiche generali

• Tipologia: sistema Multi+ con pompa di calore aria‑aria + produzione ACS

• Unità esterna: Daikin 5MWXM90A

• Serbatoio ACS: Daikin EKHWET120BV3 (120 L)

• Refrigerante: R‑32

• Tecnologia: Inverter DC con compressore Swing

• Applicazione: residenziale / civile

• Funzioni: climatizzazione + produzione ACS con un unico sistema

Prestazioni climatizzazione (parte Multi+)

Unità esterna Daikin 5MWXM90A

• Capacità nominale in raffrescamento: circa 7,8 kW (≈ 30 000 BTU)

• Capacità nominale in riscaldamento: circa 10,0 kW

• Sistema: pompa di calore aria‑aria

• Numero massimo di unità interne collegabili: fino a 5

• Applicazioni tipiche: ambienti residenziali grandi o più zone climatiche distinte

L’unità esterna è progettata per gestire più zone climatiche contemporaneamente, garantendo elevate prestazioni anche in condizioni climatiche difficili.

Produzione di acqua calda sanitaria (ACS)

Serbatoio Daikin EKHWET120BV3

• Capacità effettiva del serbatoio: circa 120 L

• Classe di efficienza energetica ACS: A (profilo di carico “M”)

• Temperatura massima dell’acqua: fino a circa 44–50 °C

• Metodo di riscaldamento: pompa di calore integrata tramite unità esterna

• Utilizzo ideale: produzione di ACS per famiglie di 3–5 persone

Con il serbatoio da 120 L si ottiene una maggiore autonomia di acqua calda sanitaria rispetto alle versioni da 90 L, riducendo la necessità di attivazioni frequenti della pompa di calore in caso di consumo elevato.

Efficienza energetica

• Climatizzazione (raffrescamento): Classe energetica A+++

• Climatizzazione (riscaldamento): Classe energetica A++ / A+

• Produzione ACS: Classe A

• Tecnologia: refrigerante R‑32 ad alta efficienza + compressore Inverter DC

L’uso di refrigerante R‑32 e tecnologia Inverter consente un’elevata efficienza stagionale riducendo i consumi elettrici.

Campo di funzionamento

• Raffrescamento: da −10 °C a +46 °C (temperatura esterna)

• Riscaldamento: da −15 °C a +18 °C

• Produzione ACS: possibile fino a temperature esterne di circa −15 °C

Tecnologia Inverter Daikin

La tecnologia Inverter DC garantisce:

• modulazione continua della potenza in base alla richiesta

• controllo stabile della temperatura interna

• riduzione dei consumi elettrici

• funzionamento più silenzioso e maggiore affidabilità nel tempo

Silenziosità

• Unità esterna 5MWXM90A: progettata per un funzionamento silenzioso rispetto all’elevata potenza erogata

• Serbatoio EKHWET120BV3: produzione di acqua calda sanitaria con basso impatto sonoro

Dimensioni e peso

Unità esterna 5MWXM90A

• Dimensioni (A × L × P): circa 734 × 1 040 × 408 mm

• Peso: circa ~73 kg

Serbatoio Daikin EKHWET120BV3

• Dimensioni (A × L × P): circa 1 230 × 510 × 570 mm

• Peso a vuoto: circa ~45 kg

Dati di installazione

• Alimentazione: 220–240 V / 50 Hz monofase

• Sistema: multisplit con serbatoio ACS

• Refrigerante: R‑32

• Installazione: unità esterna all’esterno dell’edificio; serbatoio ACS all’interno

• Accessori consigliati: gruppo di sicurezza, vaso d’espansione, valvole di intercettazione

Compatibilità Multisplit (unità interne)

L’unità esterna Daikin 5MWXM90A è compatibile con un’ampia gamma di unità interne Daikin progettate per sistemi multisplit R‑32, consentendo configurazioni impiantistiche molto flessibili:

Tipologie di unità interne compatibili

• Unità a parete (wall‑mounted)

• Unità canalizzate da controsoffitto

• Unità console / pavimento

• Unità cassette a soffitto

Le unità interne possono essere collegate in varie combinazioni per creare zone climatiche indipendenti, ottimizzando comfort e consumi.

Esempi di configurazioni possibili

Indicazioni di possibili combinazioni di unità interne con 5MWXM90A:

• 5 × unità da 9 000 BTU

• 4 × unità da 9 000 BTU + 1 × unità da 12 000 BTU

• 3 × unità da 12 000 BTU + 2 × unità da 9 000 BTU

• 2 × unità da 12 000 BTU + 1 × unità da 9 000 BTU + 2 × unità canalizzate

La scelta delle unità interne deve essere valutata nel rispetto della potenza totale erogabile dall’unità esterna e delle esigenze specifiche di comfort e distribuzione termica.

Perché scegliere Daikin 5MWXM90A + EKHWET120BV3

• Sistema integrato completo per climatizzazione e produzione ACS

• Capacità elevata multisplit fino a 5 zone indipendenti

• Autonomia ACS maggiore grazie al serbatoio da 120 L

• Alta efficienza energetica con classi A+++/A++ e ACS in classe A

• Tecnologia Inverter avanzata per comfort costante e consumi ridotti

• Funzionamento silenzioso e affidabile

• Qualità, assistenza e garanzia Daikin
