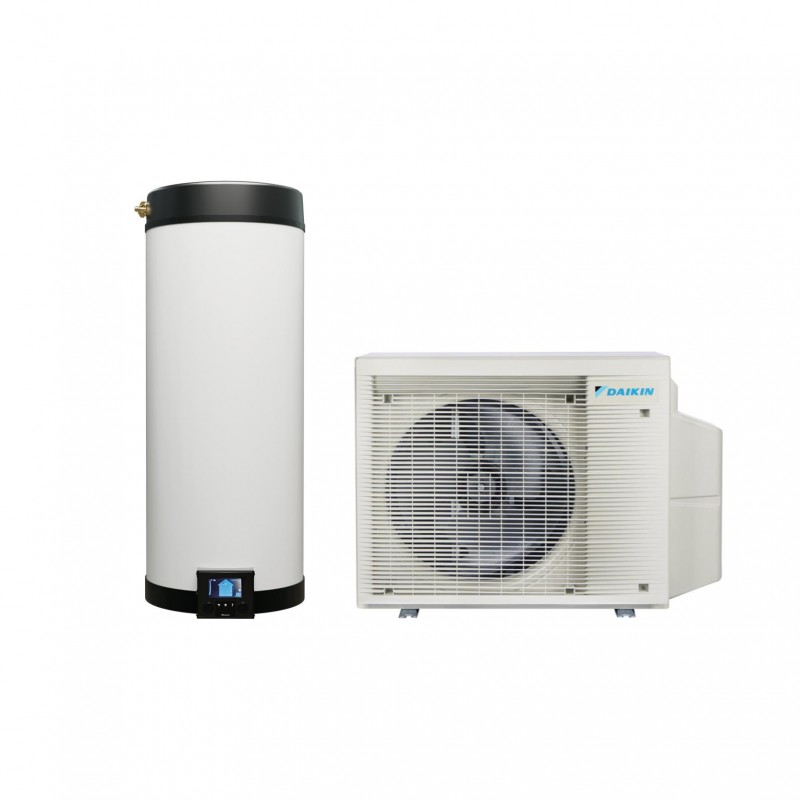

Daikin 5MWXM90A + EKHWET90BV3 – Sistema Multi+ con Pompa di Calore e Produzione ACS R‑32 (~30.000 BTU)

Caratteristiche generali

• Tipologia: sistema Multi+ con pompa di calore aria‑aria e ACS

• Unità esterna: Daikin 5MWXM90A

• Serbatoio ACS: Daikin EKHWET90BV3 (90 L)

• Refrigerante: R‑32

• Tecnologia: Inverter DC con compressore Swing

• Applicazione: residenziale / civile

• Funzioni principali: climatizzazione + produzione ACS

Prestazioni climatizzazione (parte Multi+)

Unità esterna Daikin 5MWXM90A

• Capacità nominale in raffrescamento: circa 7,8 kW (≈ 30 000 BTU)

• Capacità nominale in riscaldamento: circa 10,0 kW

• Sistema: pompa di calore aria‑aria

• Numero massimo di unità interne collegabili: fino a 5

• Tipo di installazione: multisplit con controllo indipendente di ogni unità interna

Questa unità esterna è progettata per gestire più zone contemporaneamente e mantenere elevate prestazioni anche in condizioni operative complesse.

Produzione di acqua calda sanitaria (ACS)

Serbatoio Daikin EKHWET90BV3

• Capacità totale: circa 90 L

• Classe di efficienza energetica ACS: A (profilo di carico “M”)

• Temperatura massima acqua sanitaria: fino a 44–50 °C

• Metodo di riscaldamento: pompa di calore integrata tramite l’unità esterna

• Utilizzo ideale: acqua calda per uso domestico standard (docce, lavello, lavatrice)

La combinazione consente di utilizzare lo stesso sistema di climatizzazione per produrre anche acqua calda sanitaria in modo efficiente ed economico rispetto ai sistemi tradizionali a resistenza o a gas.

Efficienza energetica

• Climatizzazione (raffrescamento): Classe energetica A+++

• Climatizzazione (riscaldamento): Classe energetica A++ / A+

• Produzione ACS: Classe A

• Tecnologia: refrigerante R‑32 ad alta efficienza, compressore Inverter DC

L’utilizzo di tecnologie avanzate consente una forte riduzione dei consumi elettrici sia per la climatizzazione sia per la produzione di ACS.

Campo di funzionamento

• Raffrescamento: da −10 °C a +46 °C (temperatura esterna)

• Riscaldamento: da −15 °C a +24 °C (temperatura esterna)

• Produzione ACS: fino a temperature esterne di circa −15 °C

Tecnologia Inverter Daikin

La tecnologia Inverter con compressore Swing integrato offre:

• modulazione continua della potenza in funzione della domanda

• gestione ottimizzata del carico termico

• riduzione delle fluttuazioni di temperatura

• consumi elettrici contenuti

• funzionamento più silenzioso e durata maggiore dell’impianto

Silenziosità

• Unità esterna 5MWXM90A: livello di pressione sonora ottimizzato per ridurre il rumore percepito esternamente

• Serbatoio ACS EKHWET90BV3: silenzioso durante la produzione di acqua calda

Dimensioni e peso

Unità esterna 5MWXM90A

• Dimensioni (A × L × P): circa 734 × 1 040 × 408 mm

• Peso: circa 73 kg

Serbatoio Daikin EKHWET90BV3

• Dimensioni (A × L × P): circa 1 032 × 510 × 570 mm

• Peso (vuoto): circa 41 kg

Dati di installazione

• Alimentazione: 220–240 V / 50 Hz monofase

• Sistemi gestiti: multisplit fino a 5 unità interne

• Refrigerante: R‑32

• Installazione: unità esterna posizionata all’esterno; serbatoio ACS all’interno dell’abitazione

• Accessori raccomandati: vaso d’espansione, gruppo di sicurezza, valvole di intercettazione

Compatibilità Multisplit (unità interne)

L’unità esterna Daikin 5MWXM90A è compatibile con un’ampia gamma di unità interne con installazione multisplit sotto refrigerante R‑32. Le unità interne possono essere configurate in modo da creare un impianto multilocale efficiente e personalizzato:

Tipologie di unità interne compatibili

• Unità a parete (wall‑mounted) – adatte a stanze singole

• Unità a pavimento / console – per spazi più ampi o soluzioni basse

• Unità canalizzate – distribuzione dell’aria tramite bocchette

• Unità cassette a soffitto – per climatizzazione uniforme su superfici grandi

La combinazione di più tipologie permette di adattare la climatizzazione alle esigenze architettoniche e di comfort di ogni ambiente.

Esempi di configurazioni possibili

Esempi di combinazioni considerando il carico totale e la capacità del motore esterno:

• 5 × unità da 9 000 BTU

• 4 × unità da 9 000 BTU + 1 × 12 000 BTU

• 3 × unità da 12 000 BTU + 2 × unità da 9 000 BTU

• 2 × unità da 12 000 BTU + 2 × unità da 9 000 BTU + 1 × unità canalizzata

Le configurazioni effettive devono essere verificate in fase di progetto in base alle perdite termiche degli ambienti, alla potenza richiesta e alle distanze di tubazione.

Perché scegliere Daikin 5MWXM90A + EKHWET90BV3

• Soluzione integrata e compatta per climatizzazione e acqua calda sanitaria

• Alta efficienza energetica con riduzione dei consumi elettrici

• Flessibilità impiantistica con gestione di fino a 5 zone indipendenti

• Tecnologia Inverter avanzata per comfort costante e silenzioso

• Produzione ACS con classe energetica A

• Qualità, affidabilità e assistenza Daikin riconosciute a livello mondiale
